Rabu, 13 November 2013

Charger Aki/Accu Sederhana

Selamat Pagi buat sahabat blogger semuanya,

Pada kesempatan pagi ini ane mau bagi'' duit nih...eh bukan =D, mksud ane mau bagi'' sebuah rangkaian charger aki/accu...
Tak perlu repot-repot buat agan-agan semua jika ingin mengecas aki dan tak perlu di bawa akinya ke tukang cas, mending agan bikin ajah di rumah bisa di gunakan kapanpun karena biayanya juga cukup murah lah...

Lah ini rangkaian aki/accu sederhana :

Nahhhh, tuh kan rangkaiannya cukup sederhana.

Charger aki ini hanya menggunakan sebuah transformator (trafo) step down 12 volt 5 ampere, kapasitor 2200 mikrofarad 25 volt (makruh hukumnya), amperemeter 5 ampere dan dua dioda 1N4007.
1. Trafo
Carilah trafo step down 12 volt, cara kerjanya adalah menurunkan tegangan PLN 220 Volt menjadi 12 volt. Trafo berfungsi sebagai penyuplai daya listrik untuk mengecas daya listrik aki. Ampere trafo disesuaikan dengan ampere aki.
AMPERE TRAFO SEBAIKNYA 10% DARI AMPERE AKI!
Jadi kalau aki berdaya 12 Volt 50 Ampere, pakailah trafo stepdown yang berdaya 12 volt 5 Ampere.
Sebenarnya bisa2 aja pake ampere yang lebih besar, emang jadi lebih cepet tu ngisi daya akinya, tapi akinya juga lebih cepet rusak.
Oiya, pengecesan dengan daya 10% lebih kecil dari aki dilakukan selama 10 JAM.
2. Dioda
Keluaran (output) trafo adalah arus AC (alternating current) atau arus bolak-balik, sedangkan aki ber arus DC (direct current) atau arus searah. Maka diperlukan komponen elektronik untuk menyearahkan arus AC tersebut, yak yaitu dioda.
Sebenernya dioda ini seperti kiprok pada kendaraan, tapi pada kendaraan dioda yang digunakan adalah dioda bridge (4 dioda), sedangkan disini cukup pake 2 buah dioda yang serinya 1N4001, atau 1N4002, atau 1N 4007 atau lainnya yang memiliki kemapuan diatas ketiga dioda yang disebutkan.
3. Amperemeter
Amperemeter atau ammeter adalah alat ukur arus listrik. Dipasang secara serial pada rangkaian kelistrikan.
Di rangkaian charger aki ini diperlukan amperemeter sebagai indikator “sudah penuh belum ya itu muatan listrik aki??”
Ketika aki belum penuh, pembacaan pada ammeter menunjukkan angka 1-3 A. Jika aki sudah penuh pembacaan ammeter mendekati angka 0 (nol). Pada saat ini, aki harus dicabut dari rangkaian charger.
4. Kapasitor
Penggunaan kapasitor dalam rangkaian charger adalah makruh hukumnya. Mengapa makruh? ya karena tidak wajib, kenapa tidak wajib? karena aki sendiri merupakan kapasitor raksasa.
Ya jadi terserah mau diaplikasikan atau tidak.
Tapi sebaiknya dipasang juga gapapa, itung2 buat perata arus, dan bisa membuat hati tenang, yah kaya jimat aja.
Pasang aja, ga mahal2 amat kok.
Selamat mencobaaa…

Rabu, 09 Oktober 2013

Softwere Converter JPEG/JPG TO PDF

Selamat sore buat sobat blogger semua....
Ane mau bagi-bagi softwere CONVERTER JPG/JPEG TO PDF nih...Awalnya ku nyari-nyari sofwere ini buat daftar kerja di PT. ....(sensor) hehehe
nyari-nyari di mbah google ga ketemu-ketemu, yang ketemu malah ngaco jadinya...hehehe

adanya harus pake fulus alias bayarrr.....

ya udah to the point ajah nh bagi kalian yang butuh softwere converter jpg to pdf silahkan download link berikut ;

Download Converter JPEG/JPG TO PDF


Sabtu, 14 September 2013

Blok Diagaram TV


Blok Diagram TV :

  1. Bagian Komponen Blok Regulator Power Supplay
  2. Bagian Komponen Blok IC Controller
  3. Bagian Komponen IC Program
  4. Bagian Komponen Blok Vertikal Output
  5. Bagian Komponen Blok Horizontal Output
  6. Bagian Komponen Blok RGB Video
  7. Bagian Komponen Blok Flyback
  8. Bagian Komponen Blok CRT

Gambar Bagian Blok TV

1.  Bagian Komponen Blok Regulator Power Supplay

Regulator berfungsi untuk mensuplay tegangan keseluruh rangkaian pcb/board, juga kerangkaian RGB dan tabung,biasanya tegangan output/sekunder pada tiap-tiap  regulator monitor belum tentu sama,tapi pada intinya ada 3 yaitu 1. +Dc 6,5 volt untuk menyuplay tegangan ke vilamen CRT, 2. +Dc 12>15 volt untuk menyuplay tegangan ke IC oscilator horisontal dan vertical dan juga ke IC program,3+Dc 50> 75 volt untuk menyuplay tegangan ke horisontal output melalui flyback.Ciri-ciri kerusakan dari regulator ialah monitor tidak bisa nyala, kalau dinyalakan terjadi konsleting pada jalur listrik, monitor nyala tetapi gambar ngleod/bergoyang dll.

Gambar 1. Blok Regulator Power Supplay
Komponen Utama :
  1. Rangkaian AC-Line untuk meniadakan gangguan EMF (Electrically Moment Frequency)
  2. Diode Bridge untuk mengubah AC menjadi DC
  3. Kapasitor ELCO untuk filter tegangan ripple
  4. Resistor PTC (Positif Temperature Coefisien) Untuk memberi/ menghasilkan arus denyut bagi koil de gaussing
  5. Transistor Power Switching untuk switch/ saklar elektronik terkendali pulsa
  6. Trafo AC-Matic/ Auto TrafoUntuk distribusi tegangan terswitching
  7. IC PWM 3842
  8. Diode tegangan output

2.  Bagian Komponen Blok  IC Controller

Syncronisasi adalah penyamaan sinyal frekewensi yang diperoleh dari VGA dengan rangkaian.
Syncronisasi ini dilakukan oleh IC syncronisasi (biasanya jadi satu dengan IC Controller/ IC terbesar no. 2) yang kemudian akan diteruskan ke bagian rangkaian Horizontal dan Vertikal secara terpisah.
Jika Syncronisasi Horizontal tidak ada maka monitor akan mati, dan jika Syncronisasi Vertikal tidak ada maka monitor akan kelihatan rolling (gambar berputar terus).

Gambar 2. Blok IC Controller
Syncronisasi dalam monitor ada 2 bagian yaitu :
1. Syncronisasi Horizontal diperoleh dari pin 13 input kabel data monitor
2. Syncronisasi Vertikal diperoleh dari pin 14 input kabel data monitor

3. Bagian Komponen Blok IC Program

Rangkaian program terdiri dari IC (intergrated circuit) dan tambahan komponen disekelilingnya untuk mengetahui IC program ciri-cirinnya ialah,sebagian kaki-kakinya terhubung ke swit Digital yang ada dipanel depan monitor,IC program berfungsi untuk mengendalikan semua pengaturan yang ada di monitor, seperti V size,V center,H size,H center,colour dll.ciri-ciri kerusakan dari IC program ialah,led indikator nyala tapi monitor nggak mau hidup,monitor nyala tapi semua pengaturan nggak berfungsi,monitor nyala kemudian beberapa menit mati dll.

Gambar 3. Blok IC Program

4.  Bagian Komponen Blok Vertikal Output

Rangkaian vertikal adalah rangkaian yang berfungsi untuk menarik gambar ke atas dan ke bawah.
Cara Kerja Rangkaian Vertikal :
Sumber tegangan rangkaian vertikal ini adalah power suply terutama tegangan 12v dan -12v. Tapi ini tidak mesti, karena tiap monitor punya karakteristik tegangan yg berbeda-beda.
Input vertikal diperoleh dari kabel VGA yaitu vertikal syncrone yang masuk ke rangkaian syncronisasi dan diteruskan ke IC vertikal. Di dalam IC inilah semua pengaturan dan penguatan sinyal dilakukan dengan bantuan ELCO sebagai filter tegangan. Jika ELCO ada yang rusak maka vertikal tidak akan bekerja sempurna, misal gambar menggulung, dll. Output blok vertikal ini juga dihasilkan oleh IC vertikal yang kemudian di umpankan ke YOKE VERTIKAL. Output rangkaian vertikal ini kalau diukur tegangannya berkisar 4-10 VAC. Jadi tegangannya AC.

Gambar 4. Blok Vertikal Output
Komponen utama:
1. IC antara lain : TDA 1675, TDA 4866, TDA 8132, TDA 9302, STV 9302, dll
2. Elco : elco ini fungsinya untuk regulator / filter tegangan.

5.  Bagian Komponen Blok Horizontal Output

Horisontal adalah bagian monitor yang sangat penting, karena rangkaian ini berfungsi untuk membuka layar ke samping kanan dan kiri dan menyalakan fungsi flyback untuk menghasilkan tegangan tinggi yg menyuplai tabung.
Cara kerja rangkaian Horisozontal :
Tegangan kerja rangkaian ini adalah 60-90V yang disebut juga dengan tegangan B+ yang terhubung dengan kaki kolektor dari transistor Horizontal. Sinyal input masuk melewati IC Syncron yang kemudian diteruskan ke transistor penguat sinyal. Sinyal ini kemudian diteruskan ke trafo sinkron untuk diturunkan tegangannya dan menghasilkan output sinyal dan tegangan sekitar –0,01V yang diteruskan ke kaki basis Tr Horizontal sebagai input. Dengan adanya tegangan kerja B+ maka transistor horizontal yang mendapatkan input akan bekerja dan dengan defleksi yoke horizontal. Output transistor horizontal juga akan membuat Fly Back bekerja dan akan menghasilkan tegangan Anoda yang sangat tinggi. Adanya tegangan tinggi ini membuat elekron dari katoda tabung tertarik ke anoda dan terjadilah gambar melebar kesamping kanan dan kiri pada tabung.
Wujud Dan Bagian-bagian Blok Horizontal :
1. Transistor horisontal : berfungsi untuk menaikkan tegangan 80-125v menjadi tegangan tinggi AC sebagai tegangan kerja flyback. Macam type transistor horisontal : C5149, BU2508, BU2527AX, C5148, dll.
2. FLYBACK : berfungsi untuk menghasilkan tegangan tinggi anoda tabung 26 kilo volt.
tiap monitor memiliki type flyback yang berbeda.
3. YOKE Horisontal : untuk membuka layar ke kanan dan ke kiri.
4. Trafo Oscilator : berfungsi untuk menghasilkan sinyal input BASIS Transistor horisontal.
5. Kondensator Mylar : berfungsi untuk mengatur lebar gambar, biasanya ukurannya 392-602 2000v
6. FET IRF 630 : berfungsi untuk mengubah tegangan 50v ke 75-125 volt yang dibutuhkan untuk tegangan kerja transistor horisontal.

Gambar 5. Blok Horizontal Output
Komponen utamanya adalah :
1. Transistor Horizontal
2. Trafo Oscilator
3. Transistor Oscilator
4. Flyback

6. Bagian Komponen Blok RGB Video

Blok ini berfungsi untuk mengolah warna yang datang dari VGA card dan dikirim ke tabung gambar/ CRT. Video input didapatkan dari Out Put VGA Card yang memiliki 15 pin out put. Berikut urutan pin Out Put VGA Card :

Gambar Output VGA Card
Urutan Pemasangan Kabel VGA :
1. Red : kalau kabel ini putus maka layar kebiru-biruan.
2. Green : kalau kabel ini putus maka layar kemerah-merahan.
3. Blue : kalau kabel ini putus maka layar kekuning-kuningan
4. Ground
5. Ground
6. Red Ground
7. Green Ground
8. Blue Ground
9. No Connection (NC)
10. Ground
11. Ground
12. No Connection (NC)
13. Horisontal Syncrone : kalau kabel ini putus maka gambar akan roling / acak
14. Vertikal Syncrone : kalau kabel ini putus maka gambar akan roling / acak
15. No Connection (NC)
Wujud dan bagian- bagian Blok RGB :
1. IC Penguat Video, biasanya menggunakan seri TDA : kalau rusak maka warna akan kacau atau bahkan tidak keuar gambar.
2. IC pengolah warna : kalau rusak maka gambar tidak akan muncul
3. Elco Regulator ukuran 47-100uF/100-160v tegangan 80 v untuk IC penguat video
: kalau rusak / kering / melembung maka layar samping kiri akan ada gangguan garis vertikal banyak dan melengkung.
4. Kondensator milar ukuran 102-103 / 2kv : fungsinya untuk membuang kelebihan muatan G2 (screen) : kalau rusak maka gambar terang kemudian gelap sendiri, kadang berubah-ubah sendiri, kadang malah gelap sama sekali.
5. Elco regulator warna biasanya ada 3-6 dengan ukuran 1uF/100-160v : kalau rusak maka tulisan akan ada bayangan mbleret merah / hijau / biru.
6. Trimpot : fungsinya untuk mengatur komposisi warna : kalau setingan tidak pas maka warna akan tidak alami. putar-putar saja kalau mau mencoba, tidak apa-apa.
7. Kabel Fokus / G3 / G4 : kalau putus / sambungan tak sempurna maka gambar akan tidak fokus/ kabur.
8. Kabel Screen / G2 : kalau sambungan tidak sempurna maka layar akan gelap.

Gambar 6. Blok RGB Video
Komponen Utama :
1. IC Penguat Video
2. Soket tabung
3. IC video
4. Soket Kabel VGA dan HSync dan V Sync.

7.   Bagian Komponen Blok Flyback

Flyback adalah komponen monitor yg berfungsi untuk menghasilkan tegangan tinggi dan tegangan lainnya yg dibutuhkan monitor. Flyback sebenarnya adalah trafo tapi trafo untuk tegangan tinggi agar tabung bekerja mengeluarkan gambar.
Bagian-bagian flyback:
A. Bagian primer
B. Bagian sekunder
C. Bagian yg terpisah antara primer dan sekunder yaitu : ABL, Screen dan Fokus dan KOP flyback.

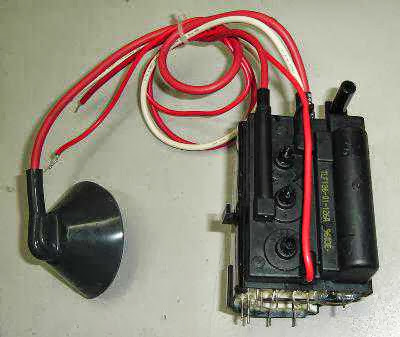

Gambar 7. Blok Flyback
A. Bagian Primer Flyback :
1. Colector : terhubung dg colector transistor horisontal. jika flyback kerja maka pin ini akan menghasilkan tegangan tinggi. Jangan di ukur dg multitester.
2. Dioda dumper : terhubung dg dioda dumper. Tidak semua flyback memiliki kaki ini.
3. B+ : terhubung dg tegangan B+ 55v dan FET IRF630. Ini adalah kaki untuk tegangan kerja flyback. Jika teg B+ tdk masuk maka flyback tidak kerja dan monitor tidak nyala. Jadi ketiga kaki ini jika diukur dengan ohm meter x1 terhubung.
B. Bagian sekunder flyback :
1. Gruond : terhubung dg ground monitor.
2. AFC : Automatic Frequency Control. tegangan 30-40 dcv Fungsinya untuk mengatur kerja IRF630, kalau tegangan terlalu tinggi, misal butuhnya 30 vdc dikasih 40 vdc maka IRF tidak bekerja, akibatnya tegangan B+ akan tetap 55v dan gambar monitor akan sempit kanan kirinya. Kalau IRF kerja, maka tegangan 55v akan menjadi tegangan 90-125v tergantung resolusi monitornya.
3. G1 : terhubung dg dioda dg posisi terbalik sehingga keluarannya adalah tegangan minus antara – 100-175 dcv. Dan setelah dioda akan ada elco regulator yg juga terbalik, jadi kaki positif dapat ground monitor dan kaki negatif dapat katoda dioda terbalik itu.
C. Bagian ABL
ABL : Automatic Brightness Limiter. tegangan tak terukur. Pin ini harus terhubung ke jalurnya jika tidak maka akan keluar percikan/ loncatan api listrik. Fungsinya untuk membatasi brightness yg menuju ke blok RGB secara otomatis.
Bagian Screen (G2):
Adalah bagian yg berfungsi untuk mengatur terang gelap gambar.
Bagian Fokus (G3/G4):
Adalah bagian yg berfungsi untuk mengatur fokus gambar (kabur tidaknya gambar)
Bagian KOP FLyback :
Adalah bagian yg menghasilkan tegangan tinggi 26kV yang menuju atas tabung.

8.  Bagian Komponen Blok CRT

CRT berfungsi untuk menampilkan informasi-informasi gambar yang kita lihat,disekeliling tabung terdapat gulungan tembaga yg dibungkus dengan solasi yg dinamakan degaussing coil,degaussing berguna untuk menyetabilkan medan magnit didalam tabung, ciri-ciri dari kerusakan tabung Ialah: 1.gambar tak tampak 2.gambar tampak tapi gelap. 3.warna tidak lengkapatau pincang. 4.gambar tidak focus atau buyar 5.layar nyala merah/hijau/biruterang tapi bergaris. 6.gambar tampak tapi hanya salah satu warna saja dll.

Gambar 8. Blok CRT
Cara kerja monitor CRT
Listrik dari PLN yang 220v diubah oleh bagian power supply menjadi tegangan sesuai dengan kebutuhan dari rangkaian, antara lain :
1. horisontal
2. vertikal
3. blok video
4. blok ic program dan controller
5. Dll
Jadi ada dua bagian pertama yg bekerja agar monitor nyala dan bekerja normal yaitu :
1. blok video dan
2. blok syncronisasi vertikal dan horisontal

Kalian yang mau download artikel tersebut Klik LINK berikut :

 Blok Diagram TV ''DOWNLOAD"

SEMOGA BERMANFAAT !

Minggu, 01 September 2013

Rangkaian Papan Nama Berjalan

Rangkaian ini memiliki prinsip yang sama dengan rangkaian sebelumnya, yaitu led berjalan 7 (tujuh) canal.  Rangkaian ini lebih komplit dengan 2 (dua) buah IC 74164 sekaligus sehingga menghasilkan 15 canal. Canal ini kemudian dihubungkan led sedemikian rupa (seri-paralel) sehingga membentuk tulisan tertentu sesuai yang kita inginkan.

Hal-hal yang perlu diperhatikan sebelum  Membuat Rangkaian Papan Nama Berjalan dari susunan LED,
1) Gunakan LED biasa jangan bening.
2) Warnai bagian atas PCB dengan warna gelap (hitam).
3) Perhatikan spesifikasi LED. Pada percobaan ini gunakan LED biasa merah, spesifikasi tegangannya sebesar 3 volt.

Cara pemasangan LED :
1) Satu huruf tersusun paling banyak 5 kolom dan 7 row.
2) Satu kolom paling banyak tersusun oleh 6 LED yang diseri.
3) Kemudian kelima kolom dihubung secara paralel.
4) Setiap kolom diberi hambatan, Rx, yang besarnya tergantung pada banyaknya LED dalam satu kolom dan tergantung juga pada jenis LED.
5) Pada kolom yang terdiri dari 6 LED, Rx = 330 ohm; 5 LED, Rx = 560 ohm; 4 LED, Rx=680 ohm
Ingat, kamu harus bisa uji coba jika dengan warna lain .
6) Setiap huruf diberi penguat transistor FCS9013.

Berikut adalah skema satu huruf LED.

Sedang gambar di bawah ini adalah lay out atas papan nama 2 huruf. Untuk membuat papan nama 8 huruf, tinggal disalin dari yang 2 huruf ini.


Berikut ini adalah lay out bawahnya.


Contoh susunan LED pada huruf A dan B :






Nilai Rx pada kolom pertama dan kelima (huruf A) sebesar 560 ohm, karena terdiri dari 5 LED yang tersusun seri. Rx pada kolom kedua, ketiga, dan keempat, sebesar 680 ohm karena terdiri dari 2 LED.
Rx kolom pertama huruf B, 330 ohm. Rx kolom kedua, ketiga, keempat, dan kelima sebesar 680 ohm.






 Sumber : Klikkkk di sini brooooo.......

Rangkaian Digital Volume Control

Prinsipnya sangat sederhana yaitu mengganti potensiometer putar dengan rangkaian digital volume control. Namun ada beberapa hal perlu diperhatikan. Untuk mewujudkannya pembaca perlu memahami skema rangkaian yang tampak pada gambar. Sebab gambar yang ditampilkan sudah dapat menuntun anda untuk merakitnya dan menghubungkannya pada peralatan yang difungsikan.
Kerja Rangkaian : Rangkaian digital volume control ini menggunakan 9 IC. Untuk mengoperasikan rangkaian dibutuhkan tegangan regulator sebesar 12 Volt. IC1 (555) sangat baik untuk difungsikan sebagai flip-flop. Frequensi atau periode dapat ditentukan dengan memilh nilai resistor R44, R45 yang dikombinasikan dengan kapasitor C6. Dalam rangkaian ini memiliki periode 0,3 second.
IC2 digunakan untuk menaikkan atau menurunkan perhitungan. Dalam rangkaian ini mode up digunakan untuk menaikkan dan mode down digunakan untuk mengecilkan volume. Sedangkan IC3 dan IC4 memiliki 16-chanel, sedangkan analogue multiplexers berfungsi sebagai switch analog. IC3 dalam rangkaian digunakan sebagai level indikator sedangkan IC4 digunakan sebagai potensiometer.
Selanjutnya setelah power di on-kan, switch S1 kemudian ditekan untuk reset. Ketika switch S2 ditekan, IC2 menaikkan pulsa dan ditanggapi dalam bentuk keluaran kaki B, C, dan D pada IC2 CMOS. Keluaran B, C dan D mengontrol jalur masukan IC2 dan IC3, serta dipilih salah satu, keluaran 16-chanel, oleh turning pada analogue.
Dalam rangkaian ini, IC4 digunakan sebagai potensiometer yang dihubungkan pada 15 resistor (R9 hingga R23) masing-masing diantara 16 input pin dan resistor/kapasitor dikombinasikan dengan C2, C3 dan R7 pada output. Switch S2 digunakan untuk menaikkan dan switch S3 digunakan untuk mengecilkan volume.
Kapasitor elektrolit sebesar 1uF (C4) digunakan utnuk mencegah terjadinya noise. Sedangkan resistor R8 dan R6 digunakan untuk menghambat tegangan pada setengah tegangan supply guna menghindari adanya distorsi signal audio yang berasal dari preamplifier. Sedangkan kapasitor C2, C3 dan resistor R7 disediakan untuk menyaring audio. Selamat berkarya, semoga berhasil.

Daftar Komponen

R1, 2, 3, 4 : 560R R16 : 1,5K R45 : 150K
R5 : 680R R17 : 3,3K C1 : 0,01uF
R6, 8 : 100K R18 : 5,6K C2, 3 : 100nF
R7 : 1M R19 : 8,2K C4 : 1uF/50V
R9 : 10R R20 : 15K C5 : 100nF
R10 : 12R R21 : 33K IC1 : 555
R11 : 42R R22 : 56K IC2 : 74193
R12 : 100R R23 : 1,5M IC3 : CD4067
R13 : 220R R24...R39 : 560R IC4 : CD4067
R14 : 470R R40..R43 : 4,7K IC5 : 7805
R15 : 820R R44 : 330K IC6 (N1-N4) : 7407

Rangkaian UPS MINI


UPS (Uninterruptible Power Supply), digunakan untuk mengantisipasi listrik padam. Walau tidak sehandal UPS yang asli, rangkaian ini sedikit bermakna, Mau tau cara merakitnnya...?
Gampang dan mudah. Biayanya pun relatif lebih murah ketimbang membeli UPS yang asli. Bagaimana dengan komponen yang diperlukan ? Banyak terjual di toko-toko elektronik. Dengan demikian anda akan merugi jika tidak mencoba merakitnya.
Output rangkaian UPS ini memiliki daya sekitar 1,5W. Sebelum rangkaian utama terdapat rangkaian layaknya mini adapter yang memiliki tegangan antara 9V/12V dengan kuat arus sebesar 500mA. Tegangan yang dihasilkan ini digunakan untuk mengoperasikan rangkaian dan mengisi battery. UPS dirancang untuk tetap dapat menjalankan perangkat elektronik meskipun listrik padam.
Cara Kerja Rangkaian
Ketika inverter dijalankan dengan masukan AC, kemudian di ubah menjadi tegangan DC. Pada bagian output penyearah digunakan untuk mengisi battery. Ketika power gagal atau terjadi pemadaman arus listrik, tegangan dc mengalir ke inverter yang kemudian menghasilkan tegangan AC pada keluaran inverter (lebih jelasnya lihat gambar).
rangkaian terhubung disekitar IC CD4047 yang beroperasi sebagai multivibrator pada frekuensi 50 Hz. Output Q multivibrator ini menggerakkan MOSFETs IRF540. Outout inverter disaring dan direduksi menggunakan MOV (Metal Oxide Vasitor). Tranformer yang digunakan adalah 9-0-9, 1.5A. Dua LED (D6 dan D7) digunakan sebagai indikator apakah tegangan utama ataukah baattery yang sedang bekerja.

Selamat mencoba buat pecinta elektronik...

Cinta sejati ku

Indahnya malam ketika bersama mu
bersanding berdua di bawah sang rembulan malam...
menikmati sejuknya angin malam
dan terasa indahnya malam itu...

   Kau hadir dalam hidup ku,
   membuat hidupku lebih berarti...
   tanpamu mungkin ku akan merasa hampa
   karena kaulah pengisi dalam hati ku...

Kau hadirkan sejuta keindahan ketika bersama ku
tak ku sangka kau terindah dalam hidup ku...
ku mohon jangan lah pergi jauh dari hidup ku
karena aku sungguh tak mau kehilanganmu dari hidup ku...



From : agung

Rindu tak tersampaikan

Indahnya sang rembulan di malam ini
yang begitu terang menerangi gelapnya malam ini...
ku merindu mu...yang mungkin kau tak merindukan ku...
semua hanya angan ku tuk memiliki mu

  Mungkinkah aku bisa memiliki mu???
  dengan segala kekuranganku ini...
  sungguh ku merasa kesepian di sini tanpa mu,
  ku ingin kau hadir distiap langkah ku
  untuk menemani hari-hari ku...

Tanpa mu, mungkin ku terasa hampa...
memiliki mu mungkin mustahil bagi ku
karena aku punya banyak kekurangan dalam diriku ini...

Sungguh aku merindu mu dan sangat merindu,
tapi mungkin rasa rindu ini tak tersampaikan...
ku inginkau tau apa isi sebenarnya dalam hati ku...
karena di stiap langkah dan fikiranku hanya tertuju padamu....





:-) Puisi ini aku ( Agung Priyanto ) bikin buat seseorang yang aku sayang tapi dia  hanya anggap aku sbg sahabat, semoga dia tau apa sebenarnya yang aku inginkan...

TO : Fitri

Jumat, 16 Agustus 2013

PENERIMAAN PEGAWAI PT PLN (PERSERO)TINGKAT SMK/SMA/SEDERAJAT TAHUN 2013

PENERIMAAN PEGAWAI PT PLN (PERSERO)TINGKAT SMK/SMA/SEDERAJAT TAHUN 2013



UNTUK INFO LEBIH LANJUT KLIK LINK DI BAWAH INI :





BIOGRAPHY Nirwana band dan download lagu Nirwana Band

Satu lagi band potensial diperkenalkan NAGASWARA, Nirwana band. Kemampuan band dengan hits single "Sudah Cukup Sudah" menarik simpati pendengar di negeri jiran Malaysia, diprediksi akan menjadi band generasi ketiga setelah era WALI dan Dadali. Apa saja pesona Nirwana di Malaysia?



Menurut rencana, 10 November mendatang, Nirwana akan tampil off air dalam sebuah acara lounching product dan road show sebuah provider terkenal di Malaysia. Momen ini akan menjadi momen spesial bagi Nirwana, mengingat itu menjadi pertemuan perdana dengan penggemar mereka di Malysia. Dari informasi terakhir yang disampaikan manejemen band ini, Nirwana juga masuk 5 besar Nominasi Anugerah Industri Muzik (AIM) Malaysia tahun ini.

"Kita juga bersyukur, total pengunjung video klip Nirwana di Youtube sudah lebih dari 16 juta hingga saat ini," ungkap Denis.

Beberapa catatan yang menggiring prestasi Nirwana tersebut, membuat NAGASWARA sebagai label band ini percaya, Nirwana tinggal menunggu waktu saja untuk meraup sukses di Tanah Air. Sama dengan filosofi nama band ini yang berarti "Surga", Nirwana berharap dapat mencapai puncak tertinggi di industri musik Indonesia, dan dapat membagi kebahagiaan kepada sebanyak mungkin penggemarnya.

Dibentuk di Subang, Jawa Barat pada 7 Maret 2008, Nirwana digawangi oleh Denis (vokal), Avew (gitar), Bayu (lead gitar), Arif (keyboard), dan Hendry (drum). Semula, band ini berada di bawah Brother Musik Indonesia dengan produser Afi Teguh dari Afieenterprise. Saat ini, Nirwana berada di bawah bendera NAGASWARA.
Sejak dirilis awal tahun 2012, single "Sudah Cukup Sudah" langsung menjadi salah satu lagu "most request" di sejumlah radio utama di Malaysia, di antaranya Surya FM,  ERA FM, HoT FM dan Radio Kerajaan. Tidak hanya itu, "Sudah Cukup Sudah" juga menjadi lagu wajib dia area-area publik seperti mall, rumah sakit, acara-acara yang menyajikan musik, bahkan alat transportasi umum seperti taksi. Single yang diciptakan oleh Denis, vokalis band itu, memang kental dengan nuansa pop Melayu.

 Yang suka lagu-lagunya silahkan download :

nirwana band - rindu cintaku padamu ( Download )

nirwana band - sudah cukup sudah ( Download )

Kalau mau info Nirwana lebih dalam silahkan klik di



Terima kasih atas kujungannya...

Selasa, 13 Agustus 2013

Daftar Alamat PT di Kawasan Industri MM2100 dan KARAWANG

Malam buat sobat semuanya....lama tak berjumpa bersama saya (sok kenal bgt sh) hehehe...
saya mau berbagi nh alamat kawasan PT di kawasan MM 2100(Cikarang/Bekasi) dan kawasan Karawang.

Tapi buat sobat harus download dlu dlm bntuk word, soalnya PT'y lumayan banyak, jd gaa mungkin admin tulis satu persatuu.... Knp ga di COPAS ( Copy Paste ) ajah???? adminnya lg males Copas....hehehee


Untuk Daftar Alamat PT di Kawasan Industri MM2100 silahkan klik link dibawah ini :

Daftar Alamat PT di Kawasan Industri MM2100 (  Download  )

Daftar Perusahaan di KARAWANG. ( Download )

Thanks yang udah mampir di sini ! :)

Aplikasi Xiu-Xiu(edit photo)

Ga usah pke basa-basi yahhhh.....langsung ajah yg mau download aplikasi edit photo Xiu-Xiu klik link di bawah ini ;;;;;

DOWNLOAD

cayooooo......terima kasih atas kunjungannya... :)




D'nixotin - Kau Kenangan Terindah

Nih lagu ciptaan saya sendiri...walaupun suara ancur yh ga pp lh...hehehe :)
so, yg mau download silahkan, klik link di bawah ini :
D'nixotin - Kau Kenangan Terindah

Elektronika

bikin charger aki sederhana

Silahkan yang mau download skema untuk bikin charger aki sederhana...

klik link di bawah ini...

 Download
